Sebagai pembekal CWDM SFP, saya sering ditanya tentang prestasi jitter modul CWDM SFP. Jitter ialah parameter kritikal dalam sistem komunikasi optik, dan memahami kesannya terhadap modul CWDM SFP adalah penting untuk memastikan penghantaran data yang boleh dipercayai dan cekap.
Apakah Jitter?
Jitter merujuk kepada sisihan kedudukan sebenar isyarat dalam masa daripada kedudukan idealnya. Dalam konteks modul CWDM SFP, jitter boleh berlaku dalam domain elektrik dan optik. Jitter elektrik mungkin diperkenalkan oleh jam dalaman transceiver, litar pemacu, atau komponen elektronik lain. Jitter optik, sebaliknya, boleh disebabkan oleh faktor seperti ketidakstabilan modulasi laser, penyebaran gentian dan keadaan persekitaran.
Terdapat dua jenis jitter utama: jitter deterministik (DJ) dan jitter rawak (RJ). Jitter deterministik boleh diramal dan boleh disebabkan oleh faktor seperti gangguan antara simbol (ISI), hingar bekalan kuasa atau crosstalk. Jitter rawak tidak dapat diramalkan dan biasanya dikaitkan dengan hingar haba, bunyi tembakan dan proses stokastik yang lain.
Kepentingan Prestasi Jitter dalam CWDM SFP
Prestasi jitter modul CWDM SFP adalah amat penting dalam aplikasi penghantaran data berkelajuan tinggi. Jitter yang berlebihan boleh menyebabkan kemerosotan bit - error - rate (BER), yang bermaksud bahawa data mungkin diterima secara salah di destinasi. Dalam rangkaian, BER yang tinggi boleh mengakibatkan penghantaran semula data, daya pemprosesan yang berkurangan dan juga gangguan rangkaian.
Contohnya, dalam rangkaian Ethernet berkelajuan tinggi menggunakan modul CWDM SFP, jika jitter terlalu tinggi, penerima mungkin tidak dapat mengambil sampel isyarat data masuk dengan tepat. Ini boleh menyebabkan ralat dalam paket data, yang membawa kepada kehilangan integriti data. Di pusat data, di mana sejumlah besar data dipindahkan antara pelayan dan peranti storan, prestasi jitter yang boleh dipercayai adalah penting untuk mengekalkan kecekapan keseluruhan rangkaian.
Faktor yang Mempengaruhi Prestasi Jitter dalam CWDM SFP
1. Ciri-ciri Laser
Laser yang digunakan dalam modul CWDM SFP ialah komponen utama yang boleh menjejaskan prestasi jitter dengan ketara. Ciri-ciri modulasi laser, seperti kelajuan modulasi dan nisbah kepupusan, memainkan peranan penting. Laser dengan ciri modulasi yang lemah boleh memasukkan jitter tambahan ke dalam isyarat optik. Sebagai contoh, jika laser mempunyai kedalaman modulasi yang tidak konsisten, tepi isyarat mungkin kurang jelas, mengakibatkan kegelisahan meningkat.
2. Litar Jam dan Pemulihan Data (CDR).
Litar CDR digunakan dalam modul CWDM SFP untuk mengekstrak isyarat jam daripada aliran data masuk. Prestasi litar ini secara langsung memberi kesan kepada kegelisahan. Litar CDR berkualiti tinggi boleh mengurangkan jitter dengan berkesan dengan menapis bunyi dan menyegerakkan isyarat jam dengan data. Walau bagaimanapun, jika litar CDR tidak direka bentuk dengan baik atau beroperasi menghampiri hadnya, ia mungkin memperkenalkan jitter tambahan dan bukannya mengurangkannya.
3. Keadaan Persekitaran
Suhu, kelembapan dan gangguan elektromagnet (EMI) ialah faktor persekitaran yang boleh menjejaskan prestasi jitter modul CWDM SFP. Variasi suhu boleh menyebabkan perubahan dalam sifat elektrik komponen transceiver, seperti rintangan dan kemuatan litar. Ini, seterusnya, boleh menjejaskan masa isyarat dan meningkatkan kegelisahan. EMI daripada peranti elektronik berdekatan juga boleh digabungkan ke dalam modul CWDM SFP dan mengganggu integriti isyarat, yang membawa kepada peningkatan jitter.
Mengukur Prestasi Jitter dalam CWDM SFP
Untuk memastikan kualiti modul CWDM SFP, pengukuran jitter yang tepat adalah perlu. Terdapat beberapa kaedah untuk mengukur jitter, termasuk teknik masa - domain dan frekuensi - domain.
Dalam domain masa, kaedah yang paling biasa adalah untuk mengukur jitter puncak - ke - puncak dan jitter punca - min - kuasa dua (RMS) isyarat. Jitter puncak - ke - puncak mewakili sisihan maksimum tepi isyarat daripada kedudukan idealnya, manakala jitter RMS menyediakan ukuran statistik magnitud jitter.
Kekerapan - teknik domain, seperti analisis spektrum, juga boleh digunakan untuk mengukur jitter. Dengan menganalisis komponen frekuensi isyarat, adalah mungkin untuk mengenal pasti sumber jitter dan ciri frekuensinya.
Produk CWDM SFP dan Prestasi Jitter kami

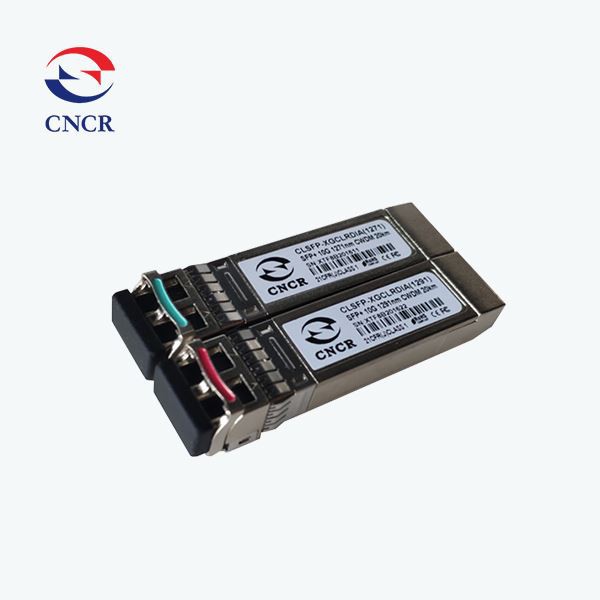

Kami, sebagai pembekal CWDM SFP, komited untuk menyediakan produk berkualiti tinggi dengan prestasi jitter yang cemerlang. kami10G SFP+20Km CWDMmodul direka dengan teknologi laser canggih dan litar CDR berprestasi tinggi untuk meminimumkan jitter. Modul ini sesuai untuk penghantaran data berkelajuan tinggi pada jarak jauh, seperti dalam rangkaian kawasan metro dan antara sambungan pusat data.
kami25G SFP28 20Km CWDMmodul dibangunkan untuk memenuhi permintaan yang semakin meningkat untuk kadar data yang lebih tinggi. Kami telah mengoptimumkan reka bentuk modul ini untuk memastikan prestasi jitter rendah walaupun pada kadar data 25Gbps. Ia sesuai untuk pusat data generasi akan datang dan rangkaian akses berkelajuan tinggi.
Di samping itu, kami10g SFP+ 10km CWDM Pasif untuk 4G fronthaulmodul direka khusus untuk aplikasi fronthaul 4G. Modul CWDM pasif ini menawarkan penyelesaian kos efektif dengan prestasi jitter yang boleh dipercayai, yang penting untuk mengekalkan kualiti rangkaian 4G.
Mencapai Prestasi Jitter Optimum
Untuk mencapai prestasi jitter optimum dalam rangkaian berasaskan CWDM SFP, beberapa pertimbangan harus diambil kira. Pertama, pemasangan dan kabel yang betul adalah penting. Menggunakan kabel gentian optik berkualiti tinggi dan memastikan penamatan yang betul boleh mengurangkan pengenalan jitter tambahan akibat kehilangan isyarat dan pantulan.
Kedua, pentadbir rangkaian harus memantau keadaan persekitaran modul CWDM SFP. Mengekalkan tahap suhu dan kelembapan yang stabil, serta mengurangkan EMI, boleh membantu mengekalkan jitter dalam had yang boleh diterima.
Akhir sekali, ujian tetap dan penyelenggaraan modul CWDM SFP adalah perlu. Dengan mengukur prestasi jitter secara berkala dan menggantikan mana-mana modul yang rosak, kebolehpercayaan keseluruhan rangkaian boleh dipertingkatkan.
Hubungi Kami untuk Pembelian dan Konsultasi
Jika anda berminat dengan produk CWDM SFP kami dan memerlukan lebih banyak maklumat tentang prestasi jitter mereka atau parameter lain, sila hubungi kami. Kami mempunyai pasukan sokongan teknikal profesional yang boleh memberikan anda spesifikasi produk terperinci dan cadangan aplikasi. Sama ada anda sedang membina rangkaian baharu atau menaik taraf rangkaian sedia ada, modul CWDM SFP kami boleh menawarkan penyelesaian yang boleh dipercayai dan berprestasi tinggi.
Rujukan
- Djordjevic, Ivan B. "Analisis jitter dalam pautan bersiri berkelajuan tinggi." Prosiding IEEE 97.1 (2009): 165 - 192.
- Willams, Tom. "Penghantaran data berkelajuan tinggi: jam, jitter dan penyegerakan." Newnes, 2002.
